平板天線在物聯網應用中發揮重要作用

發布時間: 2021-05-21 09:45:52 |

RFID平板天線介紹

物聯網是繼計算機和互聯網之后的第三次信息產業浪潮，在實現這一過程中，需要許多先進技術的合作，例如通信，傳感器，RFID和定位。在無線通信過程中，天線是必不可少的組件， RFID使用無線電波發送信息，無線電波的生成和接收必須通過射頻識別天線完成。當電子標簽進入讀卡器天線的工作區域時，電子標簽天線會產生足夠的感應電流以獲得激活的能量。平板天線廠家上海營信公司推出了適合物聯網行業的各類型天線，高頻/超高頻天線，平板天線，手持天線，工業識別天線等。

平板天線

有哪些類型的RFID平板天線？

RFID系統的天線可大致分為電子標簽天線和讀取器天線兩種，根據其方向性可將其分為全向天線和定向天線，根據外觀可分為線性天線和面狀天線（平板天線）。RFID讀卡器天線必須具有寬帶和圓極化特性。在低頻帶和高頻帶中，電子標簽和讀取器基本上使用線圈天線，并且通常使用銅線。然而，由于在高頻中使用了高頻，因此天線的轉數比低頻的旋轉數低得多，從而使得高頻RFID天線的制造容易且廉價。在UHF頻帶中，使用了更多的蝕刻工藝，包括銅蝕刻天線和鋁蝕刻天線，該工藝相對成熟。在微波頻帶中，天線的形狀更加多樣化，例如對稱偶極天線，微帶天線，陣列天線和寬帶天線。

平板天線

平板天線是指僅沿特定方向傳播的天線。平板天線通常用于點對點情況，也可以稱為“貼片天線”。目前，平板天線有振動型和縫隙型等幾種類型，而內置調諧器具有體積小，重量輕，抗風性小，易于安裝和使用的特點，將天線和調諧器集成在一起，調整方便，效率高。

平板天線

RFID平板天線設計原則

根據頻帶和應用，對電子標簽天線的結構的要求是不同的。通常，天線設計傾向于遵循以下目標：

（1）盡可能減小天線的體積。
（2）天線向芯片提供最大可能的信號。
（3）天線覆蓋的方向性應盡可能大。
（4）天線的極化與閱讀器的詢問信號相匹配。
（5）天線的價格越低越好。

RFID應用復雜？應用方式毫無頭緒？我們深耕行業十多年，各種應用輕松掌握！
即刻咨詢獲取專屬建議！

平板天線在物聯網應用中發揮重要作用相關產品推廣

平板天線在物聯網應用中發揮重要作用相關產品與方案

，或下載： 營信產品以及方案電子版彩頁

: 智能貨架; RFID高頻智能貨架，采用13.56MHz高頻ISO/IEC15693協議讀寫器HR7768，以及針對智能貨架開發的HA1026天線調諧板，針對需要實時識別的物品，比如：試劑，重要樣品，流轉文件，醫療耗材，臨時配件、物料箱等管理場合開發。主要目的是精確定位物品到每一層，智能貨架無需屏蔽信號，貨架外無識別區，結合后臺管理系統，可以實時查看貨架上物品信息，也; 詳情>>

: 超高頻UHF遠距離射頻標簽讀寫器UR6258; RFID超高頻UHF遠距離射頻標簽讀寫器UR6258，基于IMPINJ R2000芯片深度開發，支持EPC global UHF 1 Gen 2/ISO 18000-6C ISO 18000-6B射頻識別技術協議，4個外部TNC天線接口，支持獨立設置天線功率，支持天線自動微調和天線故障檢測，主要應用于智能倉儲管理、圖書管理、智能制造、工業識別、檔案定位、印鑒卡、卷宗、證照盤點、智能工具柜、工具; 詳情>>

: 超高頻(UHF)射頻識別圓極化天線UA2626; RFID超高頻(UHF)射頻識別圓極化天線UA2626，采用工業化設計，聚碳酸酯（PC）外殼材質，工業等級可達IP65，支持最大功率達到100W。已廣泛應用于智能制造、工業識別、倉儲進出庫管理、智能書柜、工具車、工具庫房、會展人員簽到、定位、車輛管理、智能稱重、門禁考勤、動物管理系統等無線射頻識別（RFID）系統。; 詳情>>

: 超高頻RFID射頻識別抗金屬柔性標簽UT6601; 超高頻RFID射頻識別抗金屬柔性標簽UT6601，采用柔性天線設計，使標簽適應曲面粘貼，以及柔韌性適合使用在特殊場合，并且標簽可用專用的RFID標簽打印機寫入RFID書架以及打印表面信息，主要用于固定資產管理、工具管理、產線管理、設備巡檢等RFID射頻識別系統。; 詳情>>

: 高頻18000-3 Mode3射頻識別讀寫器HR3768; RFID高頻18000-3 Mode3射頻識別讀寫器HR3768，支持ISO/IEC 18000-3 Mode3 EPC Class-1 ,RFID技術協議電子標簽，針對堆疊式高速讀取和防偽要求較高的文件管理，機要文件、人事檔案、印鑒卡管理，汽車合格證管理，銀行擔保有價證券，行業芯片管理等場合開發，無線輸出功率0.5-7W，可軟件調節，有效距離最高90厘米。; 詳情>>

: 高頻(HF)機要檔案不干膠電子標簽HT6507; RFID高頻(HF)機要檔案不干膠電子標簽HT6507，采用NXP I CODE II芯片，結合針對圖書檔案管理開發的鋁蝕刻天線，保障了識別過程中的優秀性能，標簽由離型底紙，膠層，標簽inlay，面紙組成，廣泛用于圖書管理、檔案管理、機要文件、人事檔案、醫療耗材管理、啡麻醉特殊藥品管理、檔案定位、印鑒卡、卷宗、證照管理、設備巡檢等射頻識別領域。; 詳情>>

: 高頻13.56MHz多端口射頻識別技術閱讀器HR7768; 高頻13.56MHz多端口大功率電子標簽閱讀器HR7768，是一款高性能ISO/IEC15693、ISO 18000-3 Model1協議RFID設備、32路天線SMA接口可直接配接50Ω標準RFID天線，有效距離達至100cm以上，主要應用于新零售無人值守柜、智能圖書柜、特殊藥品智能柜、藥品寄售柜、機要文件、人事檔案、試管試劑管理、行業機要檔案管理、流利架、珠寶管理、智盤自助收銀; 詳情>>

: 高頻HF金屬屏蔽平板工業識別天線HA3015; RFID高頻HF金屬屏蔽平板工業識別天線HA3015，針對智能制造/工業識別開發，背板金屬屏蔽設計，結合堅固的天線線材選擇，實現對電子標簽的穩定識別，廣泛應用于工業自動化、產線管理、服裝門店、機要文件、人事檔案、餐飲智盤、自助借還書機、共享圖書及生產過程控制等多種無線射頻識別（RFID）系統。; 詳情>>

: 智能書柜在共享圖書,漂流柜,微型圖書館應用介紹; RFID智能書架采用射頻自動識別技術，通過安裝在書架上的HA9428高頻層架天線，可以實時閱讀貼有圖書標簽的書。提供圖書定位、自助借還圖書、實時盤點、在線監控、自動上架等功能。智能書架與智能文檔管理系統一起，實現了對圖書、文檔、汽車合格證、銀行票據、抵押證件、印鑒卡、醫療高值耗材等的實時監控管理，使您能夠快速識別借還的標的物、快; 詳情>>

: 射頻識別技術在檔案管理中的應用方案; RFID檔案管理是指在現有檔案管理技術種引入射頻識別等技術，在每個檔案盒/每頁/每份份檔案上粘貼RFID電子標簽，通過RFID讀寫器或手持終端，在檔案錄入、入庫、盤點、借閱、歸還、實時定位、檔案注銷等流通過程的全程自動快速識別管理，實現檔案身份登記、定位管理、檔案自動盤點、智能分析等功能，優化檔案管理流程，降低接收、盤點和查找勞動強; 詳情>>

: 高頻(HF)工業識別抗金屬平板天線HA1010; RFID高頻(HF)工業識別抗金屬平板天線HA1010，針對智能制造、工業識別、工位產線等金屬環境復雜，識別要求高的場合開發，廣泛應用于自動化產線、產品分揀、模具管理、刀具管理、食堂、快餐、自選餐廳智盤快速結算、試管試劑管理、餐飲結算、檔案管理、藥品管理及生產過程控制等多種無線射頻識別（RFID）系統。; 詳情>>

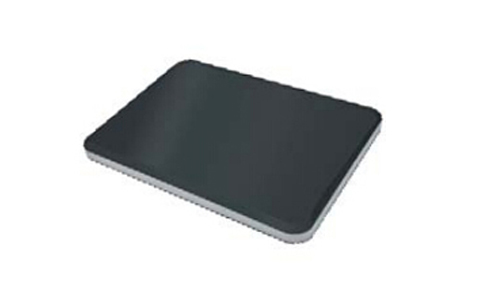

: 高頻(HF)抗金屬屏蔽平板天線HA4232; RFID高頻(HF)抗金屬屏蔽平板天線HA4232，采用金屬和工程塑料外殼，可適應各類金屬和非金屬環境，主要應用于圖書自助借還、檔案管理、智能制造、工業識別、食堂、快餐、自選餐廳智盤快速結算、印鑒卡、卷宗、證照管理、試管試劑管理、耗材管理及生產過程控制等多種無線射頻識別（RFID）系統。; 詳情>>
